Build local networks with VLAN method

Assalamualaikum WR.WB

Masih bertemu dengan saya lagi dody_sibancet dalam blognya yg mungkin masih terdapat banyak kekuragan baik itu dalam penulisan maupun tuturkata yg kurang sopan ...Nah kali ini saya akan berbagi mengenai fitur penggunaan Vlan pada mikrotik ......Baiklah untuk mempersingkat waktu langsung saja kita mulai...

PENGERTIAN

Virtual LAN atau disingkat VLAN merupakan sekelompok perangkat pada satu LAN atau lebih yang dikonfigurasikan (menggunakan perangkat lunak pengelolaan) sehingga dapat berkomunikasi seperti halnya bila perangkat tersebut terhubung ke jalur yang sama, padahal sebenarnya perangkat tersebut berada pada sejumlah segmen LAN yang berbeda

LATAR BELAKANG

Karena pada saat ini banyak sekali yg bisa mengacaukan sistem jaringan yg kita buat jadi kita harus meningkatkan lagi keamanan kita sehingga orang" tidak bisa menscane bahkan mengetahui ip yg kita gunakan sehingga jaringan kita akan sedikit lebih aman...??

TUJUAN PEMBUATAN

Sebenarnya tujuan saya mambagi ilmu ini karena saya bertujuan ingin mengenalkan tentang Vlan yg sangat tepat di gunakan untuk jaringan karena dia tidak secara langsung memberikan alamat ip nya tetapi digantikan dengan Vlan id yg mana itu sangat sulit di deteksi oleh orang awam bahkan hacker sekalipun....

ALAT DAN BAHAN

- Telebih dahulu memahami tentang konsep yg digunakan oleh Vlan

- Mikrotik Rb 951 Ui 2 buah

- Pc client 4 buah

- Kabel 5 buah

JANGKA WAKTU PELAKSANAAN

Jangka waktu yg saya perlukan adalah kurang lebih 25-30 menit tergantung dari pemahaman konsepnya...

PELAKSANAAN

- Tahap yg pertama adalah membuka winbox

- Kemudian masuk ke menu " interfaces "

- Nah setelah tambahkan Vlan



- Kemudian pilih general --> isikan " Name , Vlan ID , interfaces "
 pengertian :  Name Vlan = nama dari Vlan tersebut ( terserah )
                       Vlan ID      = Alamat dari Vlan tersebut ( Vlan Id harus berbeda )
                       Interfaces   = Ethernet yg digunakan untuk Vlan

- Kemudian kita seting juga Vlan 2 dengan Vlan ID yg berbeda serta di interfaces yg sama..?

KESIMPULAN

- Nah jika anda berhasil membuat Vlan maka akan muncul Vlan baru dibawah interfaces yg kita pilih

- Setelah itu masuk ke menu bridge

- Kemudian buat Bridge 1   pilih apply  ---> Ok

-

- Kemudian anda buat lagi Bridge 2
kenapa kita buat du buah bridge..?? karena kita membutuhkan 2 wadah untuk interfaces yg akan kita bridge nantinya

- jika sudah maka akan muncul 2 buah bridge yg kita buat tadi

- Lalu masuk ke port untuk menentukan interfaces mana yg kan kita bridge menjadi satu

- Kita pilih Vlan 1  ke mode Bridge 1 | apply ---> Ok

-

-  Kemudian Vlan 2 kita masukkan ke mode bridge 2 | apply ---> Ok

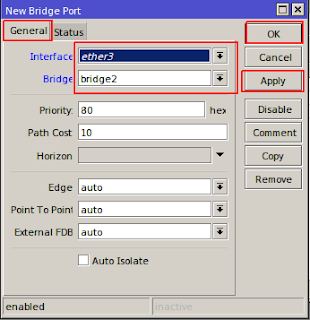

-  Setelah itu interfaces ether 2 kita jadikan mode bridge 1 | apply ---> OK

-  Setelah itu interfaces ether 2 kita jadikan mode bridge 1 | apply ---> OK

- Kemudian akan terlihat  bahwa bridge yg tadi kita buat sudah ada..

- Kemudian kita tinggal menseting  clientnya saja

- Nah kemudian coba kita ping ip Client yg lain...

KESIMPULAN

" Jadi kesimpulannya adalah sebenarnya jaringan itu tidak ada yg 100% aman tapi kita bisa meningkatkan keamana server kita "
